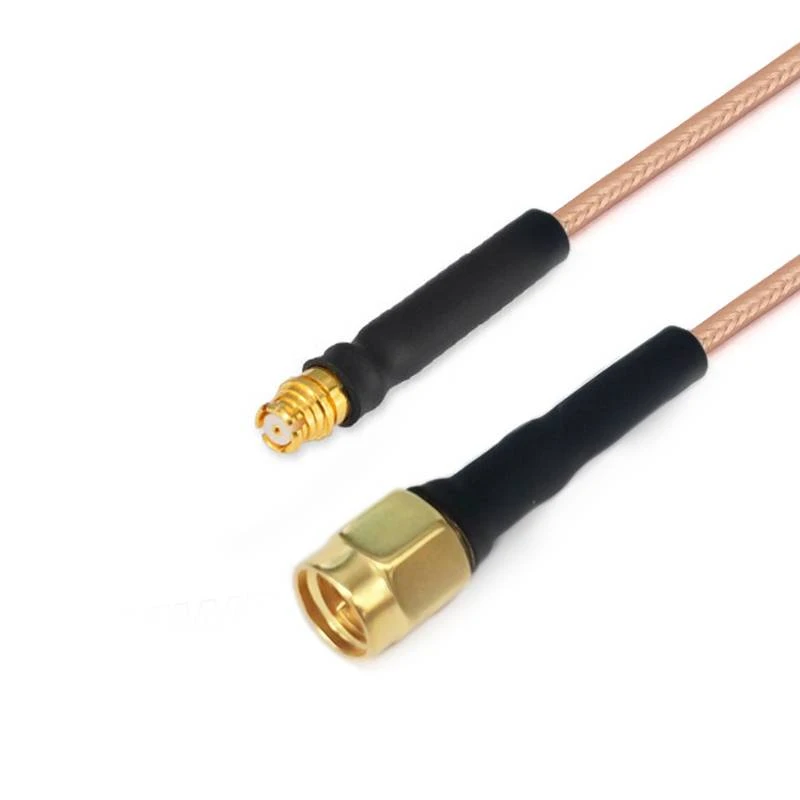

RG Series Cable Assemblies

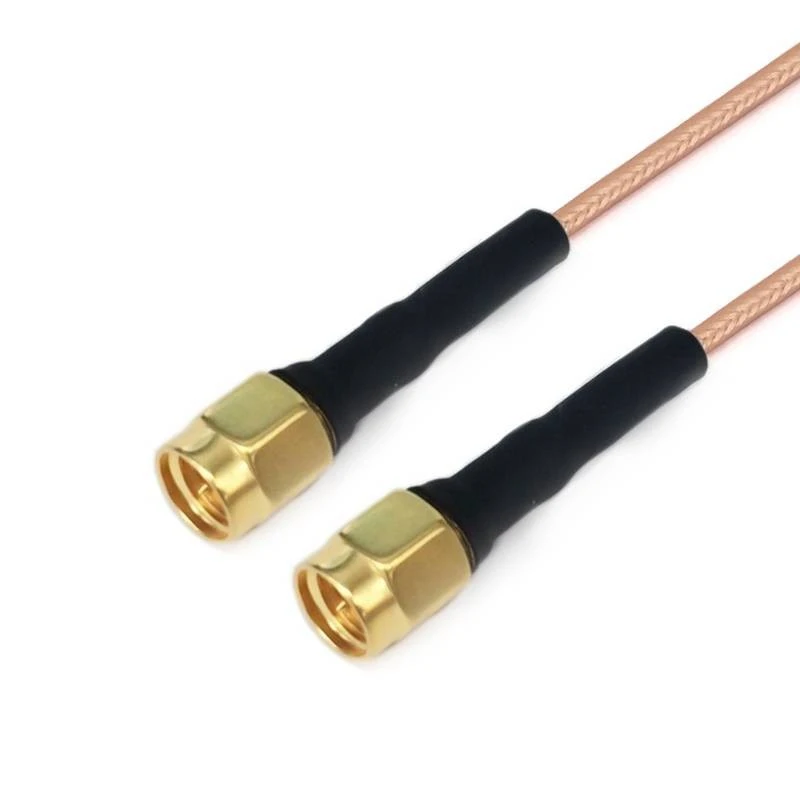

gar3-smmsmm-xxx-1

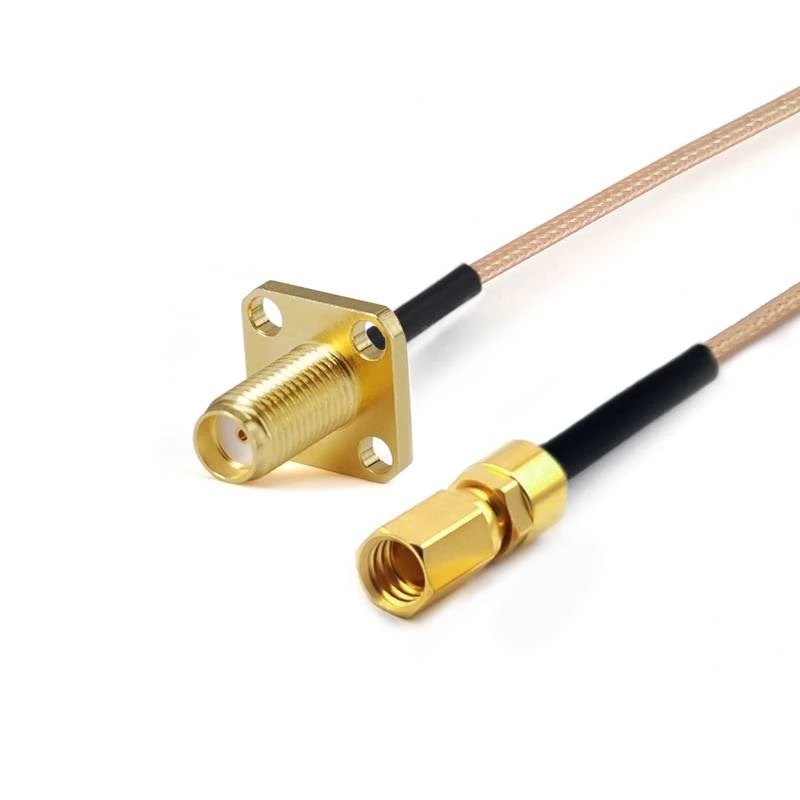

gar8-smffssmcf-xxx-1

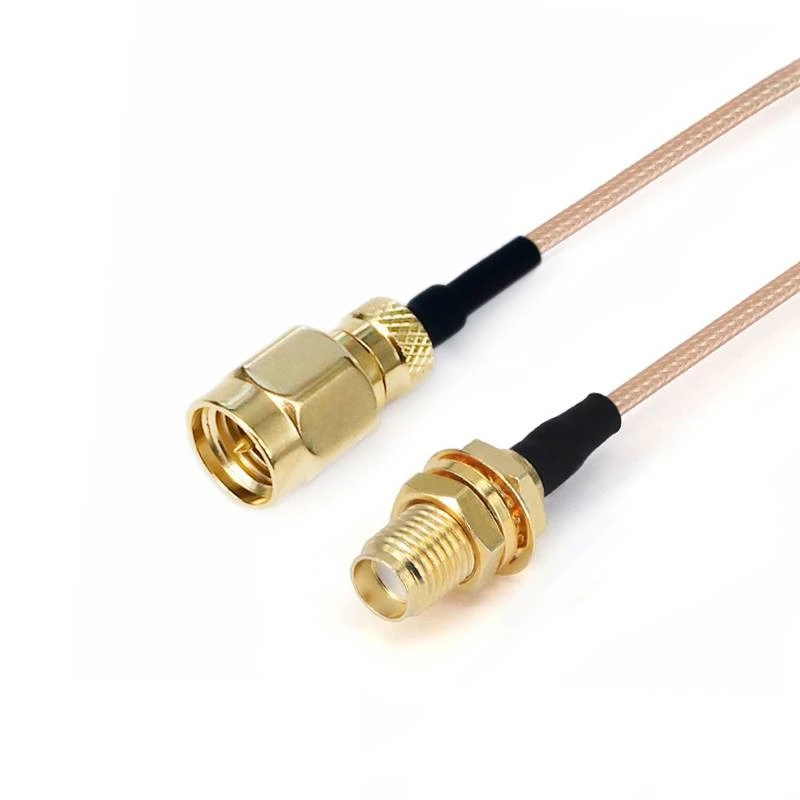

gar8-smmsmyf-xxx-1

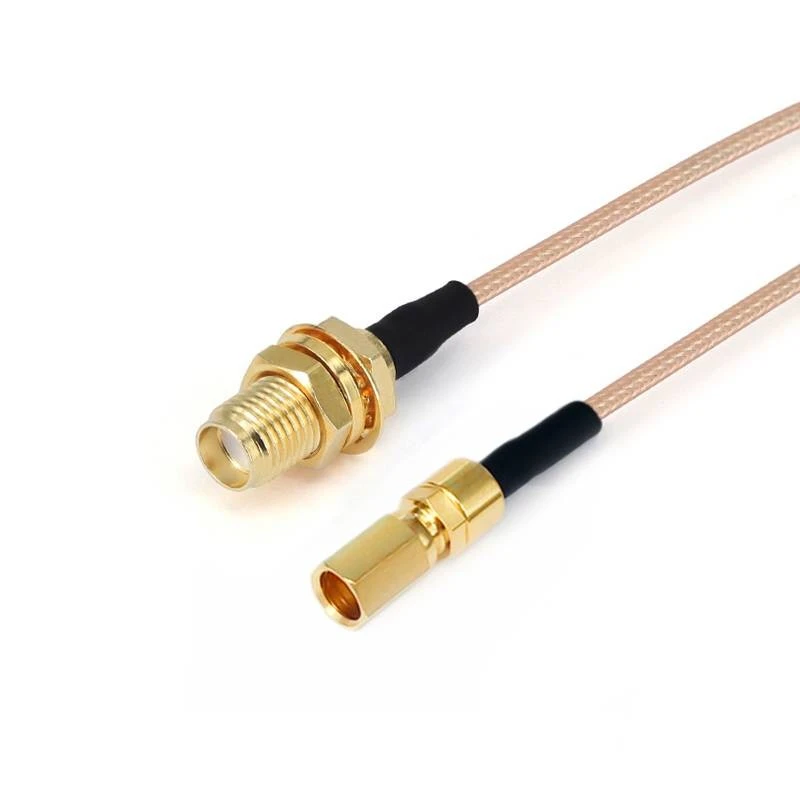

gar8-smyfssmcf-xxx-1

Rg seriyali kabellar yig'inlari

Rg seriyali kam chastotali kabellar (DC {-3 . . . . {{}}} . . . . . . . . . ga teng bo'lgan "STESSZ" ning yoritilishi bo'lgan kabel tarkibiy qismlarini o'z ichiga oladi.

So'rov yuborish

Ta'rif

Mahsulotni kiritish

Rg seriyali kam chastotali kabel anjumanlari (DC {{-3 . compeniocioSning ma'lum bir stsenariylarning bir turi hisoblanadi, ularda turli xil stsenariylar mavjud. Rg316 va rg 223.

Flevirfning past chastota kabellari a'lo darajadagi elektromagnit shovqin va yaxshi moslashuvchanlikni namoyish etadilar.

Mahsulot tuzilishi xususiyatlari

Rg seriyali ichki kabellari . . . orqali "Sccs" dan pastroq kabellar ishlab chiqaradigan past chastotali kabellar.

Dielektrik:Ekstrustr qilingan qattiq polietetrafluoroetilen (ptfe) . ptfe mukammal elektr izolatsiyasini, kimyoviy barqarorlik, kimyoviy barqarorlik va signal oqimini va aralashuvini kamaytiradi .

Qalqon:Kumush qoplamali mis (DM) . qur'a tashlashda qurilgan, bu ekranli qatlam ichki signalning oqishi, barqaror va buzilmagan signal uzatishni oldini olishda tashqi elektromagnit shovqinni kuchaytiradi .

Mahsulotni qo'llash

Sanoat elektronika sohasi:

Sanoat avtomatlashtirish uskunalariga, masalan, senysorlar, sanoat nazorati tizimlari va inspektorlar uchun yuqori darajadagi nazorat va ma'lumotlarni olish ehtiyojlarini qondirish va induvatent muhitni sotib olish uchun qo'llaniladi . .

Aloqa sohasi:

Aloqa qurilmalarini ishlab chiqarish (uyali telefonlar, Wi-Fa modullari, GPS modullari, shuningdek, simsiz aloqa uskunalari uchun -3 -3 gbz chastotali chastota diapazoni bilan bog'liq.

Muhim notalar

1. Maxsus uzunlikdagi kabellar uchun yig'imlar uchun iltimos, cheklash sahifasida sizning uzunligi haqidagi ma'lumotingizni qoldirishni unutmang;
2. Kabel anjumanlari fazali juftlik yoki guruhlar bilan ta'minlanishi mumkin; Agar sizga faza mos keladigan kabellar kerak bo'lsa, bizga elektron pochta xabarini yuboring: sales@flexirf.com}

Mahsulotni spetsifikatsiya qilish ma'lumotlari

Konfiguratsiya

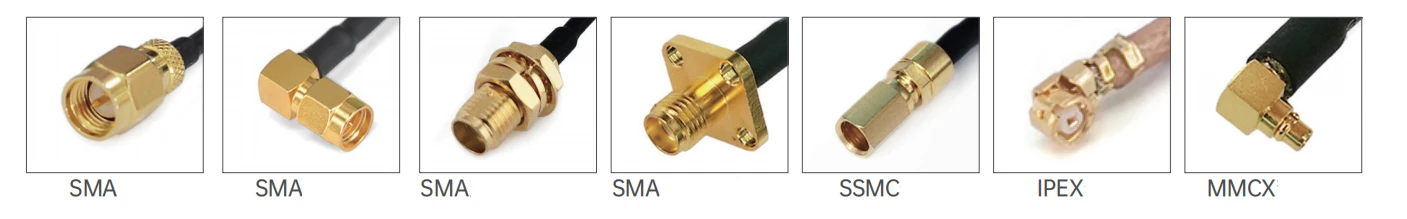

Ulagich 1 turi	Sma / SSMA / SMB / SSMB / SSMC / MMCX / BNC / N / GPO
Ulagich 1 ta ta'sir	50 ohm
Ulagich 1 ta qutblik	Standart
Ulagich 2 turi	Sma / SSMA / SMB / SSMB / SSMC / MMCX / BNC / N / GPO
Ulagich 2 ta ta'sir	50 ohm
Ulagich 2 ta qutblik	Standart
Ulagichni o'rnatish usuli	Hech biri
Ulagichning tanasi uslubi	To'g'ri va to'g'ri burchak
Materiallar haqida ma'lumot
Markaz aloqasi	Guruch oltin qoplangan, berilum mis oltinlari
Tashqi aloqa	Guruch oltin qoplangan, berilum misi, zanglamaydigan po'latdan yasalgan
Tana	Guruch oltin qoplangan, berilum mis oltin, zanglamaydigan po'latdan yasalgan
Dielektrik	Ptfe
Atrof-muhit ma'lumotlari
Harorat oralig'i	-40 +165 ilmiy darajasiga
2011/65 / EI (Rohs)	Muvofiq

Mahsulot turi

FrR3 / RG316 RG seriyali kabellar yig'inlari (3xz)
	Tuzilma moddiy diametri (mm)
	1	Ichki direktor	Kumush bilan qoplangan po'lat	7x0.17±0.05
	2	Izolyator	Ptfe	1.56±0.05
	3	Ichki himoya	Kumush qoplangan mis sim	1.95±0.05
	4	ko'ylak	Fohisha	2.56±0.13

Kuchlanish, kuch (20 daraja dengiz sathida sinov sharti)
Chastota (gaz)	0.1	0.4	0.9	1.5	2.5
O'tish (db / m)	0.27	0.54	0.82	1.06	1.39
Quvvat (W)	340	170	113	88	68

Elektr va mexanik xususiyatlar

Chastota (gaz)

E'tirof (Ō)

Uzatish tezligi

Unumdorlik

Himoya qilish

Ishlash harorati

oraliq

Minimal bencing radiusi

Ish kuchlanishi

70%

94pf / m

>70db

-65 ilmiy darajasi ~+200

15mm

1200V

Rasm	Sku	Ulagich 1	Ulagich 2	Freatent	Qaytish / VSWR
	FRR 3- smmgpf-xxx	Sma erkak	GPO ayol	DC -3 ghz	1.25

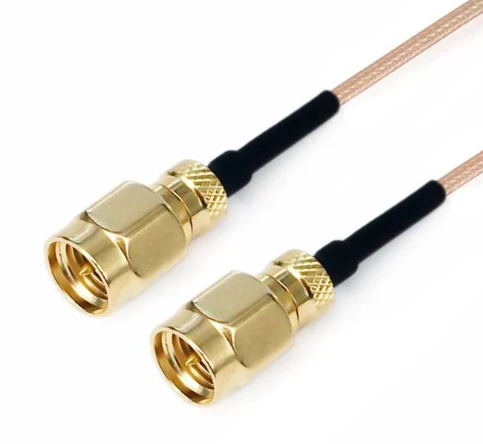

	FRR 3- smmmmm-xxx	Sma erkak	Sma erkak	DC -3 ghz	1.25

FRR8 / RG178 RG seriyali kabel anjumasi (3Gzz)
	Tuzilma moddiy diametri (mm)
	1	Ichki direktor	Kumush bilan qoplangan po'lat	7x0.102±0.05
	2	Izolyator	Ptfe	0.86±0.05
	3	Ichki himoya	Kumush qoplangan mis sim	1.30±0.05
	4	ko'ylak	Fohisha	1.86±0.13

Kuchlanish, kuch (20 daraja dengiz sathida sinov sharti)
Chastota (gaz)	0.1	0.4	1	2	3
O'tish (db / m)	0.45	0.92	1.45	2.0	2.6
Quvvat (W)	340	170	113	88	68
