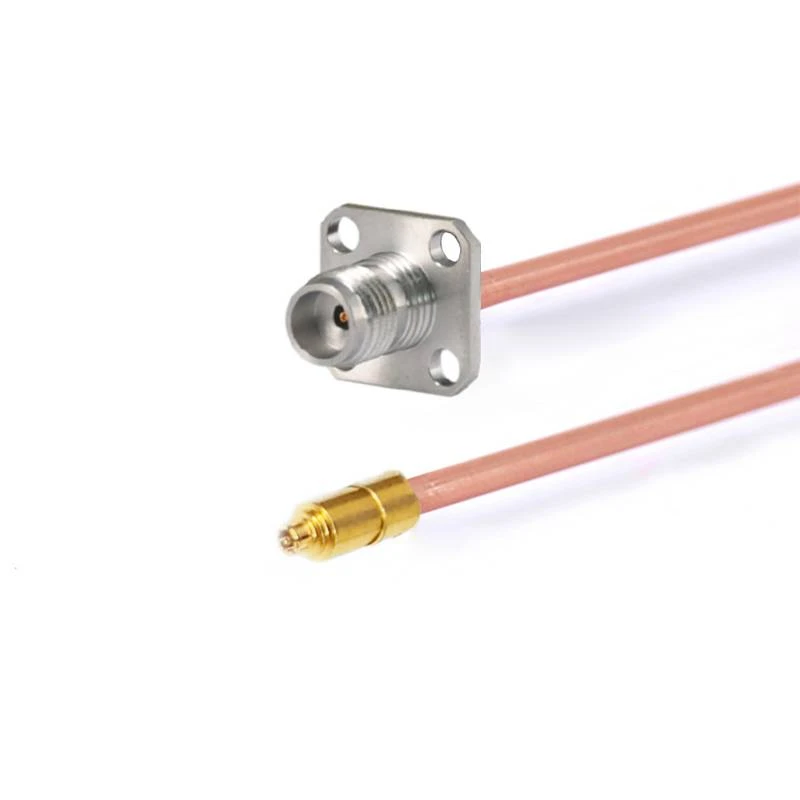

Yarim qattiq kabellar yig'inlari
Yarim qattiq kabel anjumanlari radio chastotasida (RF) va signal translyatsion talabalarida keng qo'llaniladigan yuqori samarali mahsulotlar va yarim qattiq uzatish talablari . .
Ta'rif
Yarim qattiq kabellar yig'inlari
Yarim qattiq kabel anjumanlari - bu radio chastotasida (RF) va signalni uzatish uchun ishlatiladigan yuqori samarali mahsulotlar va mikroto'lqinli maydonlar, ulanishning o'zgarishi va signal barqarorligining ishonchliligini ta'minlash ehtimoli kamroq bo'ladi Elektr uzatish {{5}
Mahsulotni kiritish
Masalan, FR710S . . . . . . . .} ni o'z ichiga oladi. DC 26,5ghz va qaytarish / kuchlanishning doimiy nisbati 1.30.
Markaz aloqasi oltin bilan bog'langan guruch yoki oltin qoplamasi misidan yasalgan. Ptfe {{7} Kabelning markaziy dirijori kumush qoplangan mis-cladali po'latdir va izolyatsiyalangan qatlami qattiq ptfe {{10} . Signalni uzatishning bajarilishini ta'minlaydi, bu signal uzatishni ta'minlaydi.
Mahsulotni qo'llash
Ularning ajoyib ishlashi sababli yarim qattiq kabel yig'ish . {{}} . kabi turli sohalarda keng qamrovli rol o'ynaydi, masalan, aloqa, elektronika va aerokospa .
Elektron urush uskunalari yuqori intensivlikdagi elektromagnit aralashma muhitida ishlashi kerak . yuqori jamolmagnit aralashma muhiti va suvning yuqori darajadagi konservalari ularni elektron urush anjomlari uchun ichki aloqalar uchun ideal tanlov qiladi . .
Kamchilikning murakkab tizimlarida turli xil asbob va qurilmalarni ulash uchun yarim qattiq kabel anjumanlari .
Muhim notalar
1. Maxsus uzunlikdagi kabellar uchun yig'imlar uchun iltimos, cheklash sahifasida sizning uzunligi haqidagi ma'lumotingizni qoldirishni unutmang;
2. Kabel anjumanlari fazali juftlik yoki guruhlar bilan ta'minlanishi mumkin; Agar sizga faza mos keladigan kabellar kerak bo'lsa, bizga elektron pochta xabarini yuboring: sales@flexirf.com}
Mahsulotni spetsifikatsiya qilish ma'lumotlari
|

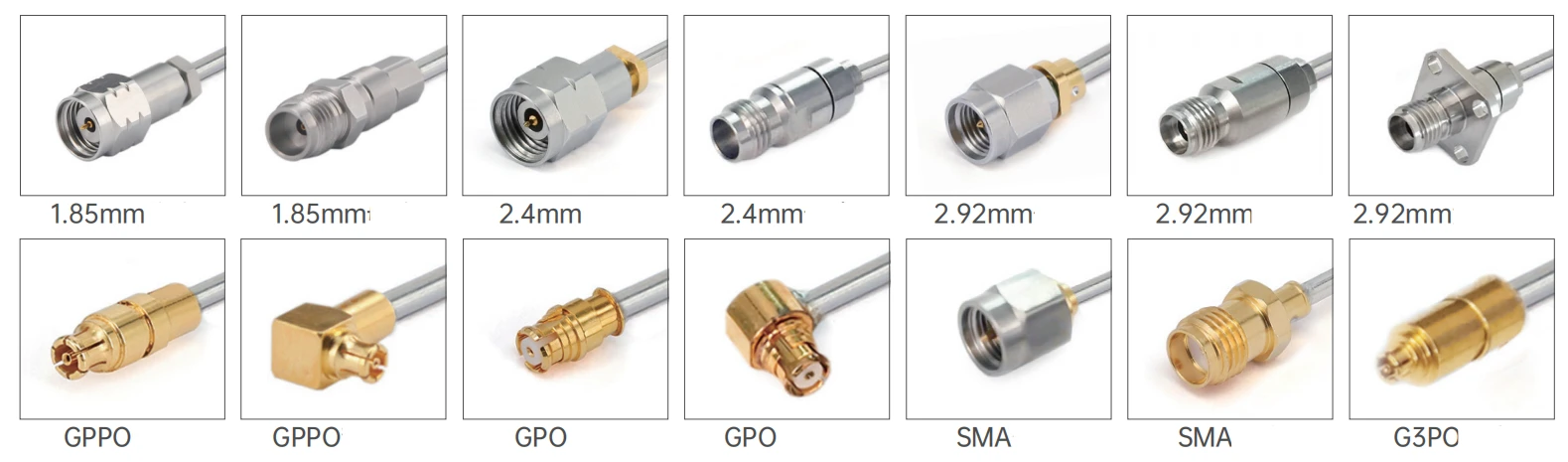

Konfiguratsiya |
|
|
Ulagich 1 turi |
1,85mm / 2.92mm / sma / g3po / gppo |
|
Ulagich 1 ta ta'sir |
50 ohm |
|
Ulagich 1 ta qutblik |
Standart |
|
Ulagich 2 turi |
1,85mm / 2.92mm / sma / g3po / Gppo / |
|
Ulagich 2 ta ta'sir |
50 ohm |
|
Ulagich 2 ta qutblik |
Standart |
|
Ulagichni o'rnatish usuli |
Hech biri |
|
Ulagichning tanasi uslubi |
To'g'ri va to'g'ri burchak |
|
Materiallar haqida ma'lumot |
|
|
Markaz aloqasi |
Guruch oltin qoplangan, berilum mis oltinlari |
|
Tashqi aloqa |
Guruch oltin qoplangan, berilum misi, zanglamaydigan po'latdan yasalgan |
|
Tana |
Guruch oltin qoplangan, berilum mis oltin, zanglamaydigan po'latdan yasalgan |
|
Dielektrik |
Pei / ptfe |
|
Atrof-muhit ma'lumotlari |
|
|
Harorat oralig'i |
-40 +125 ilmiy darajasiga |
|
2011/65 / EI (Rohs) |
Muvofiq |
|
Kabel xususiyatlari |
|
|
Markaz dirijorasi |
Kumush qoplangan misweld |
|
Dielektrik |
Qattiq ptfe |
|
Ko'ylak |
Hech biri yoki yo'q |
|
Kuchxona (PF / m) |
95.1 |
|
Targ'ibot tezligi (%) |
70 |
|
Shakllanish samaradorligi |
<-100dB @ 1GHz |
|
Quvvatni qayta ishlash |
10Vt @ 18Gz dengiz sathida, VSWR1.0 |
Mahsulot turi
| FR710S & FR710 / GUT -085 086 "Series yarim qattiq kabel yig'ish | ||||
 |
Tuzilma moddiy diametri (mm) |
|||
|
1 |
Ichki direktor |
Kumush bilan qoplangan po'lat |
0.51±0.0127 |
|
|
2 |
Izolyator |
Qattiq ptfe |
1.688±0.0254 |
|
|
3 |
Tashqi konvertor |
Mis / mis |
2.2±0.05 |
|
| Kuchlanish, kuch (20 daraja dengiz sathida sinov sharti) | |||||
|
Chastota (gaz) |
0.5 |
1 |
5 |
10 |
20 |
|
O'tish (db / m) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
Quvvat (W) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
Umumiy modellar va texnik ko'rsatkichlar |
|||||
 |
|||||
|
Rasm |
Sku |
Ulagich 1 |
Ulagich 2 |
Freatent |
Qaytish / VSWR |
|
|

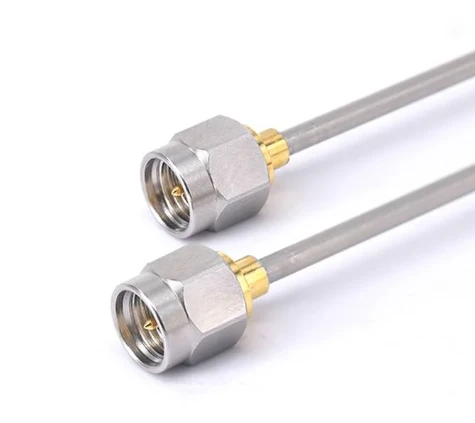

FR710S-SMMSMM-XXX |
Sma erkak |
Sma erkak |
DC -26.5 ghz |
1.30 |
|
|

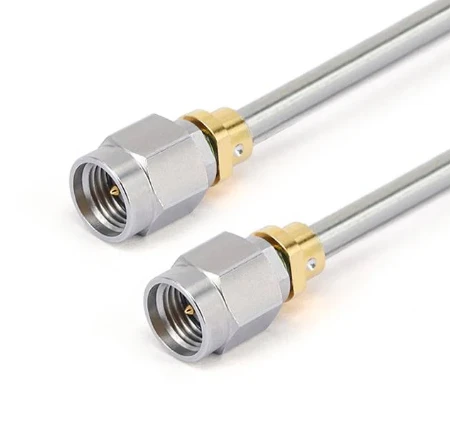

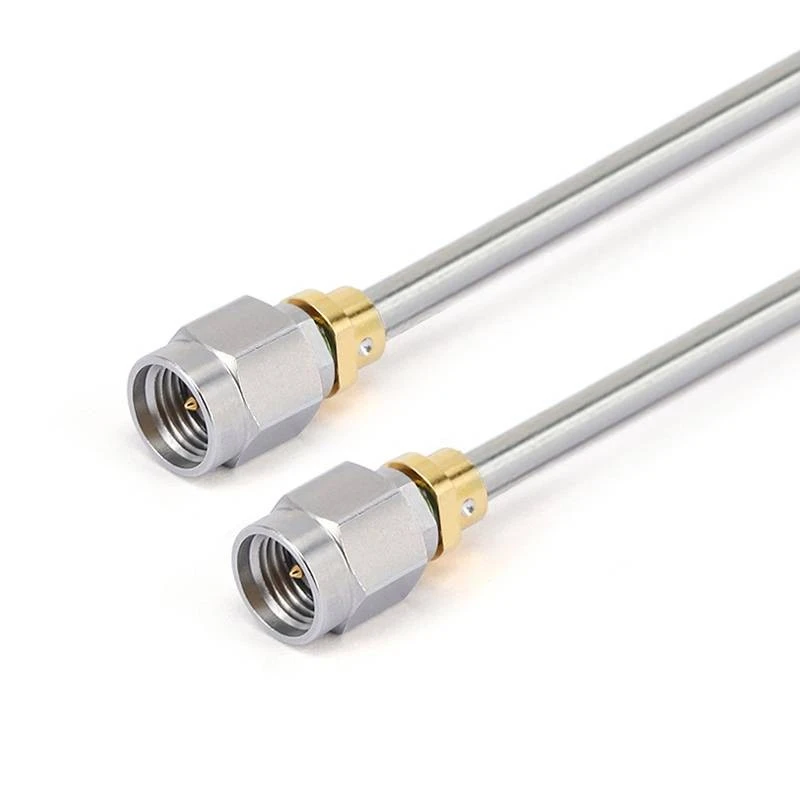

FR710S -292 M292M-XXX |
2.92mm erkak |
2.92mm erkak |
DC -40 ghz |
1.35 |
|
|

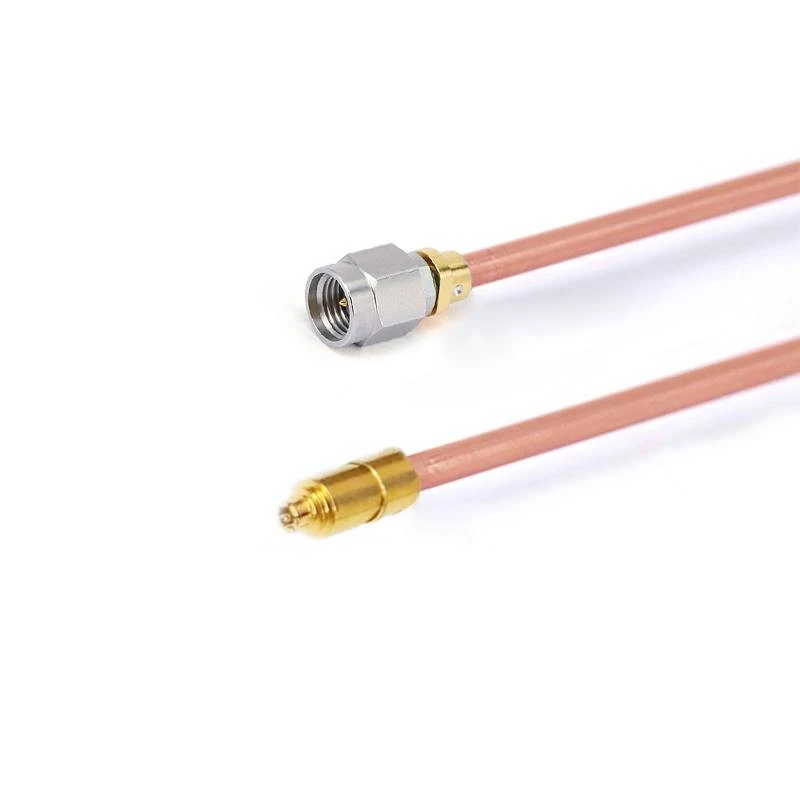

Fr 710-292 mg3pf-xxx |
2.92mm erkak |
G3PO (SMPS) ayol |
DC -40 ghz |
14DB |
|
|
Fr 710-292 ffg3pf-xxx |
2.9 ta teshikli log'i bo'lgan 2,92mm erkak |
G3PO (SMPS) ayol |
DC -40 ghz |
14DB |
|
|
Fr 710-185 mg3pf-xxx |
185 mm erkak |
G3PO (SMPS) ayol |
DC -67 ghz |
10DB |
|
|

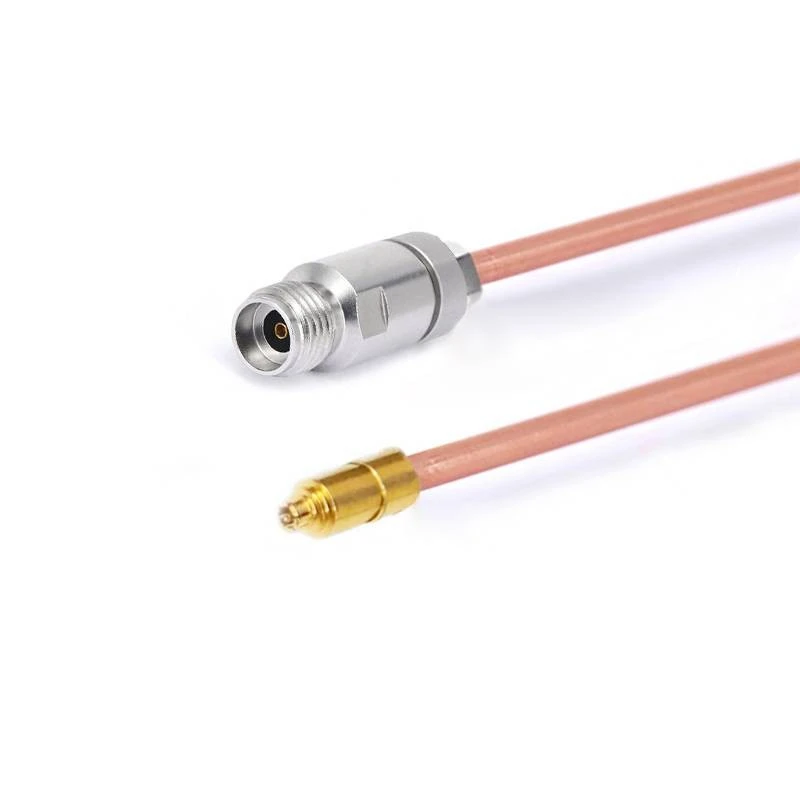

Fr 710-185 fg3pf-xxx |
185mm ayol |
G3PO (SMPS) ayol |
DC -67 ghz |
10DB |
|
|
Fr 710-185 ffg3pf-xxx |
185 mm ayol 4 ta teshikli ayol bilan |
G3PO (SMPS) ayol |
DC -67 ghz |
10DB |
|
|

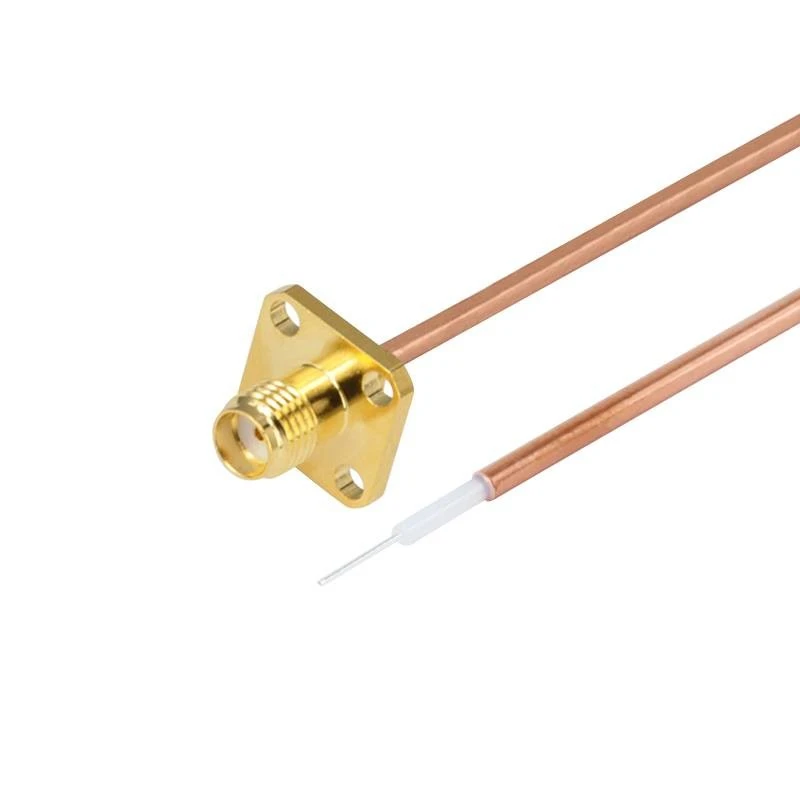

Fr 710-} 000- xxx |
4 teshikli flanje bilan SMA ayol |
Ochiq |
DC -18 ghz |
1.30 |
|
|
Fr 710-} 000- xxx |
SMA ayol |
Ochiq |
DC -18 ghz |
1.30 |
|
|
Fr 710-292 f 000- xxx |
2.92mm ayol |
Ochiq |
DC -40 ghz |
1.35 |
|
|

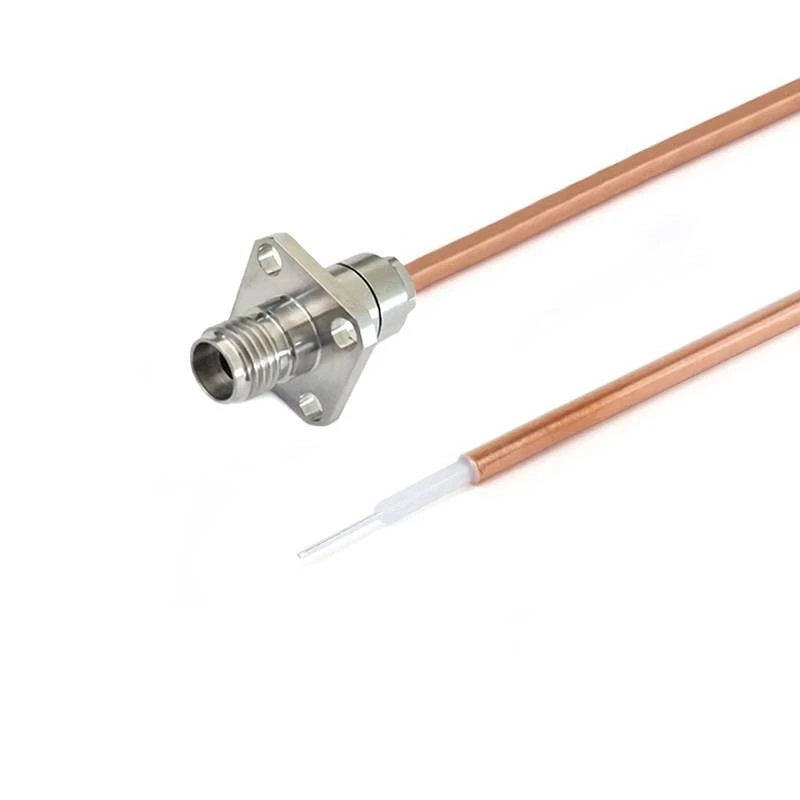

Fr 710-292 f 000- xxx |
2.92 mm ayol 4 ta teshikli urug 'bilan |
Ochiq |
DC -40 ghz |
1.35 |
|
|
Fr 710-24 f 000- xxx |
2.4mm ayol |
Ochiq |
DC -50 ghz |
1.44 |
|
|
FR 710-24 ff 000- xxx |
2.4mm ayol |
Ochiq |
DC -50 ghz |
1.44 |
|
|
Fr 710-185 f 000- xxx |
1.85mm ayol |
Ochiq |
DC -67 ghz |
1.50 |
|
|
FR 710-185 ff 000- xxx |
1 ta teshikli urg'ochi bilan 1,85 mm ayol |
Ochiq |
DC -67 ghz |
1.50 |
